應用背景
碳刷工作工況：高電壓 大電流 強電場 強磁場 強振動
安全隱患：電刷、滑環產生電火花 滑環燒蝕 嚴重情況導致發電機組停機
當前處理方式：紅外測溫儀檢測 測量不便 誤差大 檢測延遲
系統簡介及原理

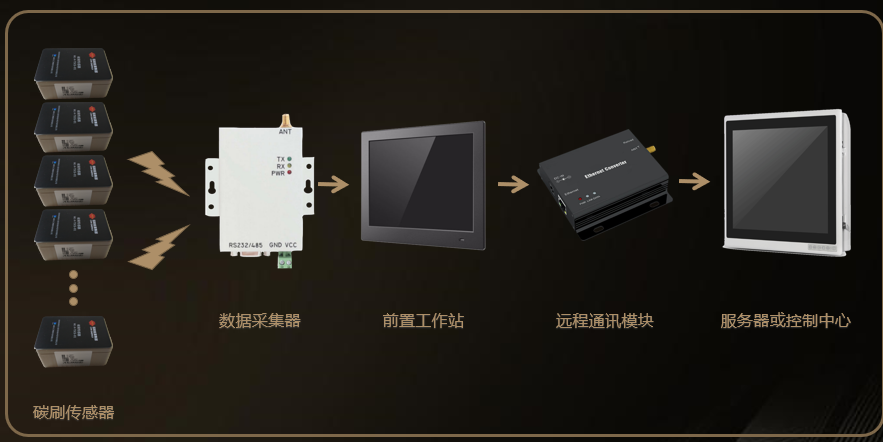

碳刷在線監測系統由若干碳刷傳感器、通訊管理器、數據采集器和控制主機（前置工作站或人機界面）等組成。碳刷傳感器將檢測到的多種物理量轉換成數字信號通過射頻方式傳送至數據采集器，數據采集器則負責將所收集到的碳刷信息進行匯總，經通訊管理器一面將數據傳送給控制主機；另一面發送至遠方服務器或控制中心；控制主機可以是HMI(人機界面)也可以是工作站，負責現場碳刷數據的顯示和設置，后者可運行《數據綜合管理系統》，可進行數據統計、管理、分析、記錄等，功能更強大。
系統優勢
·專利技術實時測量碳刷的溫度和磨損度，測量精度高。
·無線數據傳輸，免布線，安裝簡單。
低功耗涉及，免維護，綠色環保
系統特點
·數字式高精度溫度傳感器
·線性數字測量技術檢測碳刷磨損度； ·射頻免申請頻段。
據傳輸實時性系統可以全天候24小時不間斷監測碳刷運行狀態，出現異常時及時報警，便于用戶準確及時排 除碳刷故障隱患，大量減少人工巡檢強度。參數采集多樣性系統可以精確采集碳刷磨損量、工作溫度、內置電池電壓等主要參數。準確反映每個碳刷的工作狀態，便于用戶及時了解現場情況。安全及穩定性 安裝支架采用高絕緣度環氧樹脂板加工制造，與刷架絕緣；殼體采用優質PVC工程塑料制造，不會有漏電、放電等電氣安全問題，更不會將碳刷上的高電壓引出。系統采用規模IC電路方案，使得整套裝置集成度高，可靠性、穩定性都有保證。
系統組成
