一、系統概述
1.1研發背景
水輪發電機組中使用的碳刷是關鍵部件之一，不僅數量多且長期處于工作于高電壓、大電流、強電場、強磁場、強振動等的惡劣環境中，功率密度高，散熱條件差。發電機的勵磁電流是通過碳刷、滑環輸送到勵磁繞組的，由于發電機在運轉中會產生震動導致電刷和滑環瞬間產生電火花，嚴重時會引起滑環燒蝕、碳刷超溫燃燒、發電機停機等重大事故。
目前碳刷溫度的測量主要是靠巡檢人員定期使用紅外測溫儀進行測量，具有測量不便，誤差大、不能實時監測碳刷工作狀態，給運維人員帶來極大的困擾；
有些地方雖然采用了RTD、光纖測溫、紅外測溫等方式，但從安裝方式、使用效果、經濟性、可維護性等層面講并未達到理想狀態，無法監測到集電環和碳刷的溫度和磨損量。
1.2系統原理
單臺機組碳刷在線監測系統由若干碳刷傳感器、通訊管理器、數據采集器和控制主機（前置工作站或人機界面）等組成。

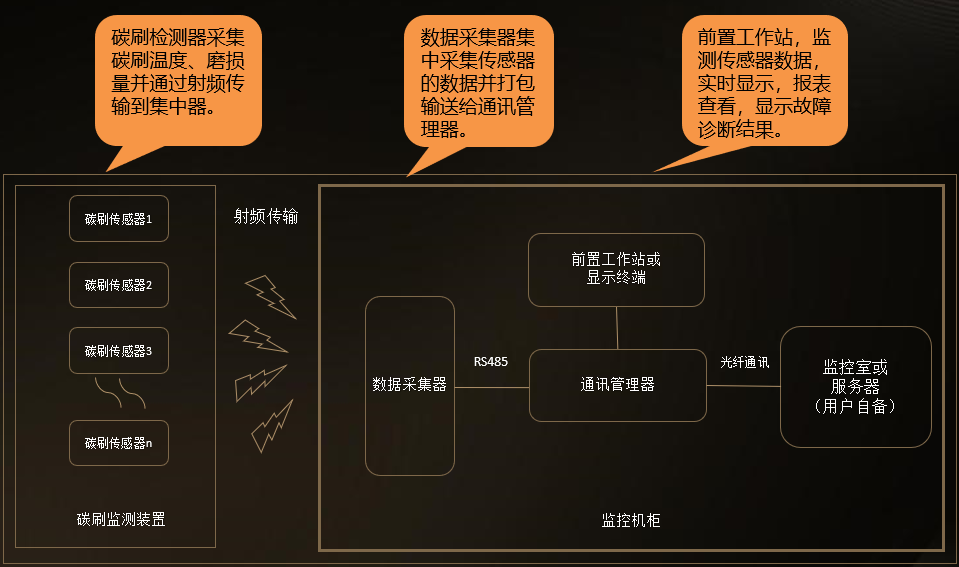

碳刷傳感器將檢測到的多種物理量轉換成數字信號通過射頻方式傳送至數據采集器，數據采集器負責將所收集到的碳刷信息進行匯總，經通訊管理器一面將數據傳送給控制主機，另一面發送至遠方服務器或控制中心?？刂浦鳈C(jī)是HMI(人機界面)或工作站，負責現場碳刷數據的顯示和設置，后者可運行“數據綜合管理系統”，進行數據統計、管理、分析、記錄等，功能更強大。
1.3傳感器優勢
優勢一：
·數字式高精度溫度傳感器；
·線性數字測量技術檢測碳刷磨損度；
·射頻免申請頻段
優勢二：
·數據傳輸實時性
系統可以全天候24小時不間斷監測碳刷運行狀態，出現異常時及時報警，便于用戶準確及時排除碳刷故障隱患，大量減少人工巡檢強度。
·參數采集多樣性
系統可以精確采集碳刷磨損量、工作溫度、內置電池電壓等主要參數。準確反映每個碳刷的工作狀態，便于用戶及時了解現場情況。
·安全及穩定性
安裝支架采用高絕緣度環氧樹脂板加工制造，與刷架絕緣；殼體采用優質PVC工程塑料制造，不會有漏電、放電等電氣安全問題，更不會將碳刷上的高電壓引出。系統采用了規模IC電路方案，使得整套裝置集成度高，可靠性、穩定性都有保證。
·免維護性
采用內置高能耐高溫電池供電和超低功耗的工作方式，保證在一個檢修周期內免維護傳感器本體。內置電池可反復充電使用300次以上，更加環保節能。
1.4系統特點
·性能特點；抗電磁干擾、高絕緣強度、高可靠性/穩定性
·使用特點：高靈敏度、高精度、微小尺寸
·維護特點：免維護、長壽命、可充電

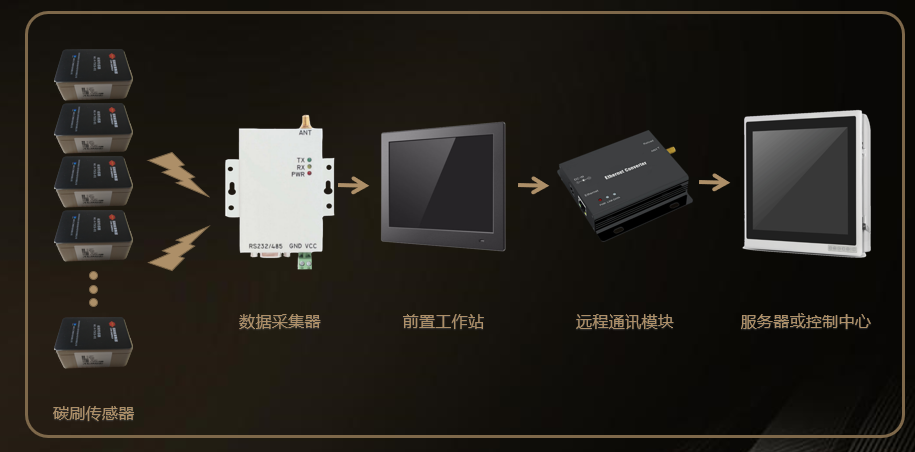

1.5系統拓?fù)浣Y(jié)構
二、碳刷傳感器安裝位置與方式
碳刷傳感器安裝方式可根據現場碳刷的具體結構進行定制，一種是采用在原有碳刷握把處固定方式，在無碳刷握把時，可采用平臺鉆盲孔,傳感器內部固定方式。
三、應用案例

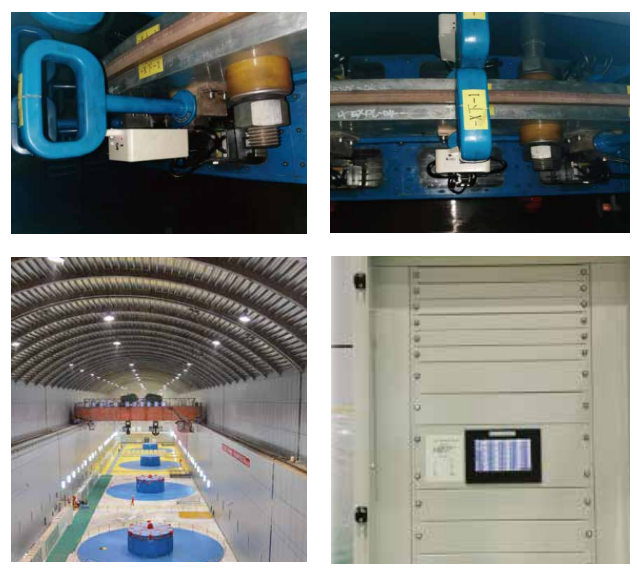

大渡河流域大崗山水電站4#機組采用了大匯物聯碳刷檢測裝置方案，已經安全、穩定、準確地運行1年多時間，標志著該技術在水電行業應用成熟，可以在國內各水電站大規模推廣應用。
